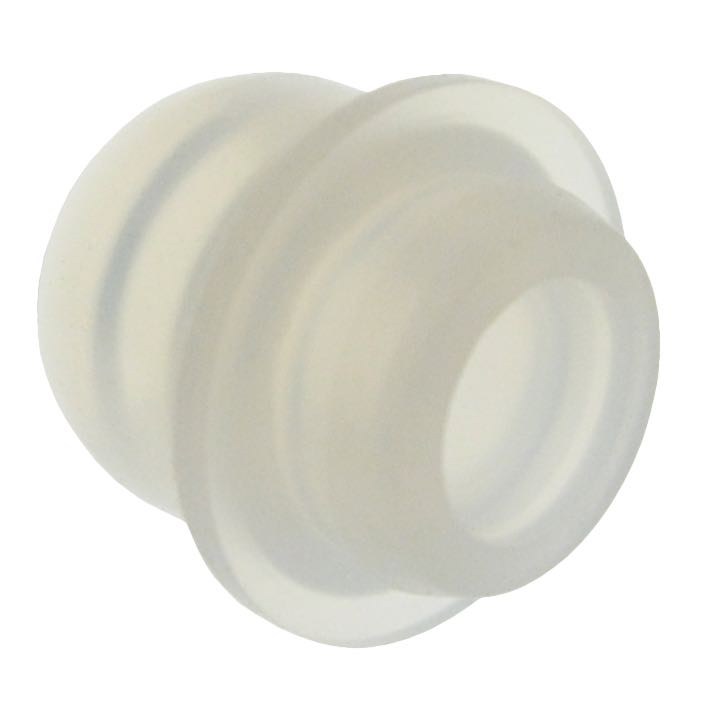

Technivorm Moccamaster Rubber Adapter

Rubber adapter ter vervanging van uw huidige variant. Deze rubber adapter plaatst u boven op de glazen buis in uw watercontainer en klemt het overlooppijpje.

Hoe vervang ik de rubber adapter?

Gereedschap

Kruisschroevendraaier

Schroevendraaier

T20 Torx

Tangetje

Zeepsop

Belangrijk: wees voorzichtig met de glasbuis!

Demontage

Leg een handdoek op de tafel, liefst dubbel

Draai het apparaat op de kop en schroef de onderplaat los

Maak met een tangetje het zwart rubber slangetje los van het koperen pijpje

Kijk in het apparaat, daar zit een ‘micro switch’ waar twee draadjes aan zitten. Dit is de schakelaar welke onder de vlotter is gemonteerd. Kijk goed welk draadje aan welk punt vastzit en maak de draadjes los met een tangetje. Pas op dat u de aansluiting niet dichtknijpt.

Draai het apparaat weer terug en haal het metalen vlotterkapje (zilveren plaatje in het waterreservoir) los, dit zit ‘geklikt’.

Maak de schroeven in het waterreservoir los – let op de rubbertjes, die moeten weer gebruikt worden. Soms blijven deze aan de het waterreservoir vastzitten.

Trek het waterreservoir recht omhoog uit het apparaat door aan de buis in het midden te trekken. Alle kabeltjes die hier aan vast zitten, komen mee.

Schroef de micro-switch los en haal alle onderdelen eraf.

Duw het vlotter rubbertje door het gaatje eruit

Trek voorzichtig de glasbuis eraf, houdt het waterreservoir vast zodat hij niet ‘opspringt’ als de buis eruit komt.

Haal de rubber adapter waar de glazen buis ingestoken zit, er af (evt. met zeepsop)

Montage

Zet de rubber dop op het pijpje van het nieuwe waterreservoir

De glasbuis er goed indrukken, de bovenkant moet helemaal bovenin de rubber adapter komen, er mag geen ruimte in de adapter meer over zijn. Evt. een hard voorwerp gebruiken (b.v. boek) om de glasbuis erin te drukken

Dit geheel weer op het apparaat

Glasbuis voorzichtig en recht door het gat in de metalen beugel. Niet stoten of duwen!

Waterreservoir vastschroeven. (denk aan de zwarte ringetjes)

Apparaat omdraaien en draadjes aan de micro-switch vastzetten (schuiven)

Monteer de zwart rubber slang zo ver mogelijk weer op het koperen pijpje

Onderplaat weer vastschroeven.

Nog weten hoe de adapter er uit ziet? Bekijk de video
