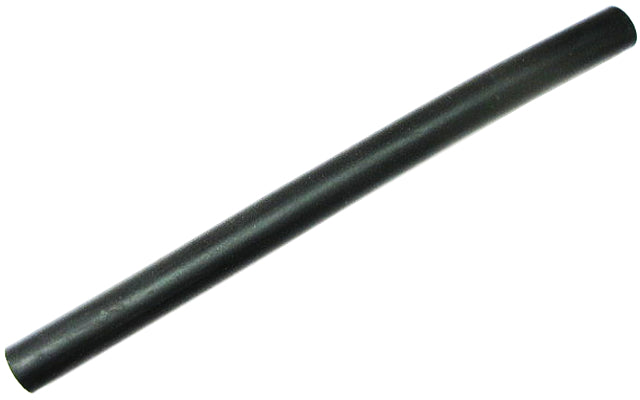

Technivorm Moccamaster KBG 185mm Rubber Tube

Een water verbinding-slang in de KBG machine

Past deze in mijn Moccamaster?

Deze 'Rubber Tube' past in Moccamaster KBG modellen die gebruik maken van een 185 mm 'Rubber Tube'

Kan ik zelf de Rubber Tube vervangen en hoe?

Bekijk voordat u besteld hieronder zorgvuldig de aanwijzigingen van Moccamaster. Twijfelt u? Dan raden we af om het zelf te doen.

Gereedschap:

• Philips schoevendraaier
• Kruisschroevendraaier
• Schroevendraaier T20 Torx
• tangetje
• evt. zeepsop

Belangrijk: wees voorzichtig met de glasbuis!

Demontage

1. Leg een handdoek op de tafel, liefst dubbel
2. Draai het apparaat op de kop en schroef de onderplaat los
3. Maak met een tangetje het zwart rubber slangetje los van het koperen pijpje
4. Kijk in het apparaat, daar zit een ‘micro switch’ waar twee draadjes aan zitten. Dit is de schakelaar welke onder de vlotter is gemonteerd. Kijk goed welk draadje aan welk punt vastzit en maak de draadjes los met een tangetje. Pas op dat u de aansluiting niet dichtknijpt.
5. Draai het apparaat weer terug en haal het metalen vlotterkapje (zilveren plaatje in het waterreservoir) los, dit zit ‘geklikt’.
6. Maak de schroeven in het waterreservoir los – let op de rubbertjes, die moeten weer gebruikt worden. Soms blijven deze aan de het waterreservoir vastzitten.
7. Trek het waterreservoir recht omhoog uit het apparaat door aan de buis in het midden te trekken. Alle kabeltjes die hier aan vast zitten, komen mee.
8. Schroef de micro-switch los en haal alle onderdelen eraf.
9. Duw het vlotter rubbertje door het gaatje eruit
10. Trek voorzichtig de glasbuis eraf, houdt het waterreservoir vast zodat hij niet ‘opspringt’ als de buis eruit komt.
11. Haal de rubber adapter waar de glazen buis ingestoken zit, eraf (evt. met zeepsop)

Montage

1. Zet de rubber dop op het pijpje van het nieuwe waterreservoir
2. De glasbuis er goed indrukken, de bovenkant moet helemaal bovenin de rubber adapter komen, er mag geen ruimte in de adapter meer over zijn. Evt. een hard voorwerp gebruiken (b.v. een boek) om de glasbuis erin te drukken.
3. Vlotter monteren, rubbertje weer door het gaatje halen, vlotterkapje monteren.
4. Kleine witte dopje erop (onderkant)
5. Metalen pinnetje erin verdikking/kopje eerst
6. Micro-switch eraan (kan maar op één manier) en vastschroeven
7. Zet de zwart rubber slang eraan
8. Dit geheel weer op het apparaat
9. Glasbuis voorzichtig en recht door het gat in de metalen beugel. Niet stoten of duwen!
10. Waterreservoir vastschroeven. (denk aan de zwarte ringetjes)
11. Apparaatomdraaienendraadjesaandemicro-switchvastzetten(schuiven,)
12. Monteer de zwart rubber slang zo ver mogelijk weer op het koperen pijpje
13. Onderplaatweervastschroeven.

Technische Details

• Materiaal: Rubber
• Hoogte: 185 mm
• Model: 60095
